CREACION DE ARCO DE POPA DE TUBOS DE INOX

ARCO DE POPA

En esta entrada vamos a describir el proceso de construcción de un arco de popa que se adaptará a la forma y estética de la popa de un velero para no romper la estética y además de práctico y  bonito ser aerodinámico

.





 Usaremos tubos de Inox  AISI 316  de 25 mm de diametro












Para hacer las curvas y arcos de los tubos usaremos una dobladora hidraulica convencional.







Y para la union de los tubos soldaremos mediante TIG














Lo primero que haremos es hacer dos arcos de casi 90º con curvas poco pronunciadas.

estos arcos luego se llevaran a la popa del barco para tomar la medida.

 .


una vez sobre la popa del barco se sobre-ponen uno sobre el otro y se cortan , la union entre tubos es mediante un casquillo interno de tubo inox y se suelda incluso muchas veces se remachan  (tipico en toldos y biminis etc.).






En mi caso los arcos no salen desde la cubierta del barco ni desde la regala, yo voy a usar los balcones de popa que estan muy fuertes y seguros.









Soldaremos unos arraigos a las barandas existentes y luego se uniran a los arcos mediante casquillos, remachando en ambos extremos.
 esto nos permitira que cuando lo deseemos el arco se pueda desmontar del barco facilmente.



 Una vez afianzado los arcos en la popa comprobamos el nivel entre ellos para asegurar que las placas solares y el radar que se instalaran encima esten a nivel.






se unen los arcos entre ellos.
He dejado un lijero angulo hacia popa para hacerlo mas estetico.
Ademas los arcos se estrechan tambien tal como lo hace la popa, con el fin de seguir las lineas del barco.


Esto ya nos permitira que nos llevemos la estructura al taller y poder terminarla sin que varie las medidas una vez terminado los detalles se volveran a instalar sobre los casquillos que dejamos preparados.

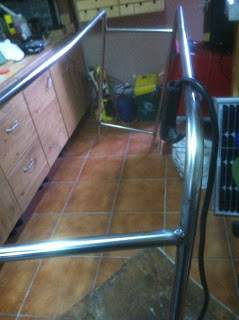

 comenzamos a soldar las barras de union y detalles ya en el taller.













Haremos unas curvas sobre-elevada para base del radar que lo hara mas bonito y funcional.


Tambien he proyectado hacer un nuevo arco plegable a la popa para poder colgar la zodiac en el futuro.

















se adapta la base del radar

Una vez terminado se instalan la base para las placas fotovoltaicas y las cogidas para antenas, gps etc.

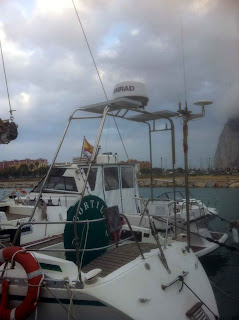

 y listo.....

 Lo proximo, adaptarle un nuevo arco para un toldo bimini que quede bajo el arco.
